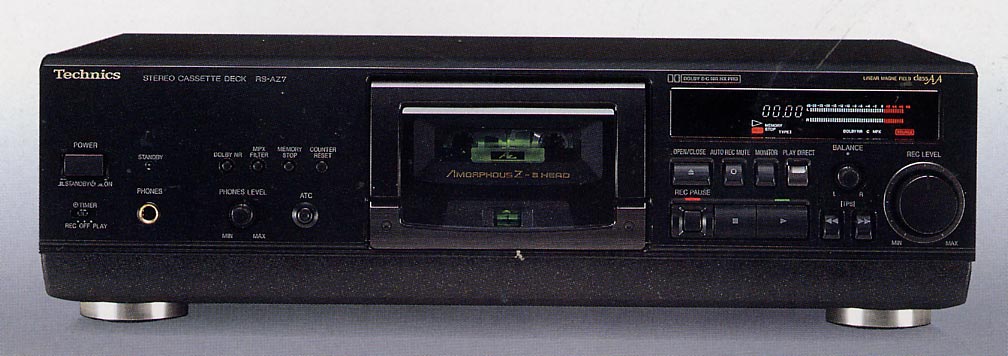

Ｔｅｃｈｎｉｃｓ ＲＳ-ＡＺ７
ＳＴＥＲＥＯ ＣＡＳＳＥＴＴＥ ＤＥＣＫ ￥５９，８００
１９９５年にテクニクスが発売したカセットデッキ。中級機ですが，他社には見られない非常に特徴的
なヘッド技術を導入して開発された独創的な１台でした。

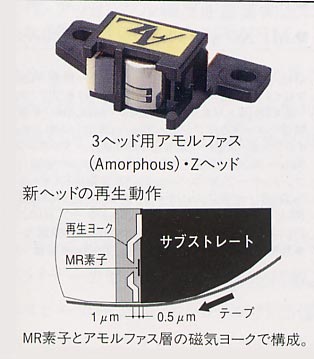

ＲＳ-ＡＺ７の最大の特徴は，再生ヘッドとして搭載された新開発のＡｍｏｒｐｈｏｕｓ-Ｚ（アモルファス-Ｚ）
ヘッドにありました。このヘッドは，従来のコイル方式とは全く異なるＭＲ素子（磁気抵抗変換素子）を
用いた世界で初のアナログ用薄膜ヘッドで，ＤＣＣ（デジタル・コンパクト・カセット）用に開発された技
術を生かしたものでした。ウェハー基板上に薄膜技術で，ＭＲ素子と１μｍ厚の高透磁率のアモルフ
ァス層を磁気ヨークとして構成し，ヘッドギャップ幅０．５μｍとしていました。
ＭＲ素子は，磁気の大きさそのものを抵抗値に変換するため，原理的には直流領域からの再生も可能
となるほどで，全帯域にわたって感度も高く，インピーダンスも低いため，高Ｓ/Ｎが実現されていました。
また，通常のコイル方式のヘッドに比べて低域の出力も大きく，補正量も少なくてすむため，アンプ部に
おいても高Ｓ/Ｎ比を実現していました。
従来のヘッドで見られた低域干渉による周波数特性のうねり（コンター効果）も，ＭＲ素子を使用したアモ
ルファス-Ｚヘッドでは原理的にないため，低域におけるすぐれた特性を実現していました。ヘッドギャップ
０．５μｍの狭ギャップにより高域特性も向上し，さらに，ＭＲ素子特有のバルクハウゼンノイズも大幅に
低減され，再生信号の一部をＭＲ素子に電気・磁気フィードバックをかけることでさらなる低歪み化が図ら
れていました。

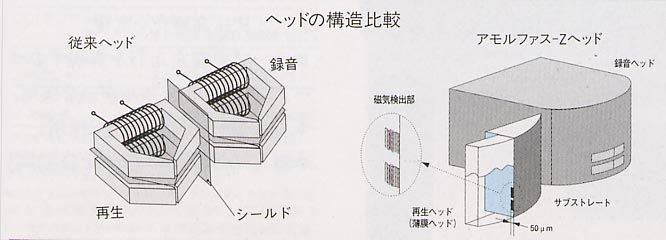

この薄膜ヘッドの検出部は厚さ数μm，奥行き５０μmと極めて小さくチャンネル間クロストークは極小に
抑えられていました。また，録音同時モニター時に起きる録音ヘッドと再生ヘッド間の干渉も大幅に低減
されていました。さらに，薄膜再生ヘッドのトラック幅を従来のヘッドより小さくすることで，互換性による
レベル変動を抑え，アジマスずれによる高域特性の劣化も改善されていました。
また，Ａｍｏｒｐｈｏｕｓ-Ｚヘッドの特性をしっかり生かすために，再生ヘッドからの出力を再生アンプに直結
するプレイ・ダイレクトポジションが装備されていました。このポジションはＮＲ-ｏｆｆ時のみ使用可能ですが
より低ノイズでクオリティの高い再生を可能としていました。
録音ヘッドはオーソドックスなパーマロイヘッドで，Ａｍｏｒｐｈｏｕｓ-Ｚ再生ヘッドとコンビネーションヘッドを
構成していました。消去ヘッドはダブルギャップフェライトヘッドが搭載されていました。
録音アンプには，「リニア・マグネフィールド・クラスＡＡ回路」が搭載されていました。これは，同社のセパ
レートアンプＳＥ-Ａ１００で開発されたクラスＡＡ方式を録音アンプに応用したもので，電圧制御アンプと電
流供給アンプによって録音アンプが構成され，ヘッドで発生する信号磁界は，ゲイン，位相ともに電圧制
御アンプの出力信号によって制御されることで，磁界の波形応答が改善されていました。また，バイアス
周波数は２１０ｋＨｚとハイバイアスの設定になっていました。
センス電流電源，バイアス電源には，テクニクス自慢の「バーチャル・バッテリー・オペレーション回路」が
採用されていました。これは，ＦＥＴ素子を電源回路に組み込むことにより，基準電位発生回路をコンデン
サーチャージに使用し，音楽再生時には，回路を遮断して，信号への電源ノイズ混入を防ぐというもので
バッテリー駆動に匹敵する音質が得られるということで，大幅なノイズ低減を実現していました。
テープの特性差に応じるためにＡ.Ｔ.Ｃ.（オート・テープ・キャリブレーション）が搭載されていました。これは
使用するテープの特性を４００Ｈｚ，３ｋＨｚ，１０ｋＨｚ，１５ｋＨｚの４ポイントで検出し，その結果に応じた バ
イアス，録音感度の６４ステップの微調整によって，Ｌ/Ｒ独立で補正を行うようになっていました。
ノイズリダクションとして，ドルビーＢ，Ｃが搭載され，実効バイアスを適切にコントロールして，ドルビー使
用時の高域特性を改善するドルビーＨＸ-ＰＲＯも搭載されていました。
機能的にはオーソドックスで，Ｃ-６０テープを約３５秒で巻き取れる最高７０倍速の超高速ＦＦ/REW，カセット
ドアのパワーローディング，ワイヤレスリモコンが装備されていました。
フロントパネルには，高比重のハイブリッド素材が採用され，振動を排除するＴ.Ｈ.Ｃ.Ｂ.（テクニクス・ハイブリ
ッドコンストラクション・ベース）が採用されていました。このＴ.Ｈ.Ｃ.Ｂ.は，硬質ラバーベースを鋼板で挟み込ん
だ３層構造のシャーシで，重量バランスの優れたセンターマウントメカニズムをしっかり支えて振動を吸収し
内部メカの安定走行を支えていました。
以上のように，ＲＳ-ＡＺ７は，見た目はオーソドックスな中級機ですが，優れたヘッドにより，高域まですっき
りと伸びたレンジの広い音を実現し，知る人ぞ知る高性能デッキでした。
ＳＴＥＲＥＯ ＣＡＳＳＥＴＴＥ ＤＥＣＫ ￥５９，８００
１９９５年にテクニクスが発売したカセットデッキ。中級機ですが，他社には見られない非常に特徴的
なヘッド技術を導入して開発された独創的な１台でした。
ＲＳ-ＡＺ７の最大の特徴は，再生ヘッドとして搭載された新開発のＡｍｏｒｐｈｏｕｓ-Ｚ（アモルファス-Ｚ）
ヘッドにありました。このヘッドは，従来のコイル方式とは全く異なるＭＲ素子（磁気抵抗変換素子）を
用いた世界で初のアナログ用薄膜ヘッドで，ＤＣＣ（デジタル・コンパクト・カセット）用に開発された技
術を生かしたものでした。ウェハー基板上に薄膜技術で，ＭＲ素子と１μｍ厚の高透磁率のアモルフ
ァス層を磁気ヨークとして構成し，ヘッドギャップ幅０．５μｍとしていました。
ＭＲ素子は，磁気の大きさそのものを抵抗値に変換するため，原理的には直流領域からの再生も可能
となるほどで，全帯域にわたって感度も高く，インピーダンスも低いため，高Ｓ/Ｎが実現されていました。
また，通常のコイル方式のヘッドに比べて低域の出力も大きく，補正量も少なくてすむため，アンプ部に
おいても高Ｓ/Ｎ比を実現していました。
従来のヘッドで見られた低域干渉による周波数特性のうねり（コンター効果）も，ＭＲ素子を使用したアモ
ルファス-Ｚヘッドでは原理的にないため，低域におけるすぐれた特性を実現していました。ヘッドギャップ
０．５μｍの狭ギャップにより高域特性も向上し，さらに，ＭＲ素子特有のバルクハウゼンノイズも大幅に
低減され，再生信号の一部をＭＲ素子に電気・磁気フィードバックをかけることでさらなる低歪み化が図ら
れていました。
この薄膜ヘッドの検出部は厚さ数μm，奥行き５０μmと極めて小さくチャンネル間クロストークは極小に
抑えられていました。また，録音同時モニター時に起きる録音ヘッドと再生ヘッド間の干渉も大幅に低減
されていました。さらに，薄膜再生ヘッドのトラック幅を従来のヘッドより小さくすることで，互換性による
レベル変動を抑え，アジマスずれによる高域特性の劣化も改善されていました。
また，Ａｍｏｒｐｈｏｕｓ-Ｚヘッドの特性をしっかり生かすために，再生ヘッドからの出力を再生アンプに直結
するプレイ・ダイレクトポジションが装備されていました。このポジションはＮＲ-ｏｆｆ時のみ使用可能ですが
より低ノイズでクオリティの高い再生を可能としていました。
録音ヘッドはオーソドックスなパーマロイヘッドで，Ａｍｏｒｐｈｏｕｓ-Ｚ再生ヘッドとコンビネーションヘッドを
構成していました。消去ヘッドはダブルギャップフェライトヘッドが搭載されていました。
録音アンプには，「リニア・マグネフィールド・クラスＡＡ回路」が搭載されていました。これは，同社のセパ
レートアンプＳＥ-Ａ１００で開発されたクラスＡＡ方式を録音アンプに応用したもので，電圧制御アンプと電
流供給アンプによって録音アンプが構成され，ヘッドで発生する信号磁界は，ゲイン，位相ともに電圧制
御アンプの出力信号によって制御されることで，磁界の波形応答が改善されていました。また，バイアス
周波数は２１０ｋＨｚとハイバイアスの設定になっていました。
センス電流電源，バイアス電源には，テクニクス自慢の「バーチャル・バッテリー・オペレーション回路」が
採用されていました。これは，ＦＥＴ素子を電源回路に組み込むことにより，基準電位発生回路をコンデン
サーチャージに使用し，音楽再生時には，回路を遮断して，信号への電源ノイズ混入を防ぐというもので
バッテリー駆動に匹敵する音質が得られるということで，大幅なノイズ低減を実現していました。
テープの特性差に応じるためにＡ.Ｔ.Ｃ.（オート・テープ・キャリブレーション）が搭載されていました。これは
使用するテープの特性を４００Ｈｚ，３ｋＨｚ，１０ｋＨｚ，１５ｋＨｚの４ポイントで検出し，その結果に応じた バ
イアス，録音感度の６４ステップの微調整によって，Ｌ/Ｒ独立で補正を行うようになっていました。
ノイズリダクションとして，ドルビーＢ，Ｃが搭載され，実効バイアスを適切にコントロールして，ドルビー使
用時の高域特性を改善するドルビーＨＸ-ＰＲＯも搭載されていました。
機能的にはオーソドックスで，Ｃ-６０テープを約３５秒で巻き取れる最高７０倍速の超高速ＦＦ/REW，カセット
ドアのパワーローディング，ワイヤレスリモコンが装備されていました。
フロントパネルには，高比重のハイブリッド素材が採用され，振動を排除するＴ.Ｈ.Ｃ.Ｂ.（テクニクス・ハイブリ
ッドコンストラクション・ベース）が採用されていました。このＴ.Ｈ.Ｃ.Ｂ.は，硬質ラバーベースを鋼板で挟み込ん
だ３層構造のシャーシで，重量バランスの優れたセンターマウントメカニズムをしっかり支えて振動を吸収し
内部メカの安定走行を支えていました。
以上のように，ＲＳ-ＡＺ７は，見た目はオーソドックスな中級機ですが，優れたヘッドにより，高域まですっき
りと伸びたレンジの広い音を実現し，知る人ぞ知る高性能デッキでした。
以下に，当時のカタログの一部をご紹介します。
従来コイル方式からの遙かなる飛躍。
新開発「アモルファス-Ｚヘッド」搭載
◎世界初アナログ用薄膜ヘッド
「アモルファス-Ｚヘッド」
◎高Ｓ/Ｎを実現するＭＲ素子
（磁気抵抗変換素子）
◎薄膜技術でコンター効果を排除，
高域再生限界も拡大
◎録/再コンビヘッドも小型化により，
高性能化を実現
●プレイ・ダイレクト・ポジションを装備。
●センス電流電源，バイアス電源に
バーチャル・バッテリー・オペレーション回路を採用。
●録音アンプには独自のリニア・マグネフィールド・
クラスＡＡ回路を搭載。
●テープの性能をフルに発揮する４ポイント（４００Ｈｚ
３ｋＨｚ，１０ｋＨｚ，１５ｋＨｚ）・オート・テープ・キャリブレーション
●プレイ時の最高約７０倍速の超高速ＦＦ/ＲＥＷを実現。
●テープの安定走行を支えるパワーアシスト・
カセットローディング。
●ドルビーＨＸ-ＰＲＯ搭載。
●ＭＰＸフィルターＯＮ/ＯＦＦスイッチ。
●メモリーストップ。
●ワイヤレスリモコン付属。
●フロントパネルには，高比重ハイブリッド素材を採用。
●振動を徹底排除するＴ.Ｈ.Ｃ.Ｂ.（テクニクス・ハイブリッド
・コンストラクション・ベース）を採用。
「アモルファス-Ｚヘッド」
◎高Ｓ/Ｎを実現するＭＲ素子
（磁気抵抗変換素子）
◎薄膜技術でコンター効果を排除，
高域再生限界も拡大
◎録/再コンビヘッドも小型化により，
高性能化を実現
●プレイ・ダイレクト・ポジションを装備。
●センス電流電源，バイアス電源に
バーチャル・バッテリー・オペレーション回路を採用。
●録音アンプには独自のリニア・マグネフィールド・
クラスＡＡ回路を搭載。
●テープの性能をフルに発揮する４ポイント（４００Ｈｚ
３ｋＨｚ，１０ｋＨｚ，１５ｋＨｚ）・オート・テープ・キャリブレーション
●プレイ時の最高約７０倍速の超高速ＦＦ/ＲＥＷを実現。
●テープの安定走行を支えるパワーアシスト・
カセットローディング。
●ドルビーＨＸ-ＰＲＯ搭載。
●ＭＰＸフィルターＯＮ/ＯＦＦスイッチ。
●メモリーストップ。
●ワイヤレスリモコン付属。
●フロントパネルには，高比重ハイブリッド素材を採用。
●振動を徹底排除するＴ.Ｈ.Ｃ.Ｂ.（テクニクス・ハイブリッド
・コンストラクション・ベース）を採用。
●ＲＳ-ＡＺ７の主な定格●
↓
k-nisi@niji.or.jp
| ヘッド | 消去 ダブルギャップフェライト 再生 薄膜 録音 パーマロイ |
| ワウ・フラッター | ０．０７％（ＷＲＭＳ） ±０．１４％（Ｗ・Ｐｅａｋ，ＥＩＡＪ） |
| 周波数特性 | ノーマルポジション：２０Ｈｚ〜１７ｋＨｚ±３dB（ＥＩＡＪ） ハイポジション：２０Ｈｚ〜１８ｋＨｚ±３dB（ＥＩＡＪ） メタルポジション：２０Ｈｚ〜２３ｋＨｚ±３dB（ＥＩＡＪ） |
| ＳＮ比 | ＮＲ ｏｆｆ：６２dB（ハイポジションテープ，ＷＴＤ，３１５Ｈｚ，３％３次歪率），５８dB（ＥＩＡＪ） ドルビーＢ ＮＲ ｏｎ：７１dB（ハイポジションテープ，ＷＴＤ，３１５Ｈｚ，３％３次歪率） ドルビーＣ ＮＲ ｏｎ：７８dB（ハイポジションテープ，ＷＴＤ，３１５Ｈｚ，３％３次歪率） |
| 入力感度/入力インピーダンス | １００ｍＶ/４７ｋΩ |
| 出力電圧/出力インピーダンス | ５００ｍＶ/５００Ω |
| 電源 | １００Ｖ，ＡＣ５０／６０Ｈｚ |
| 消費電力 | １９Ｗ |
| 外形寸法 | ４３０Ｗ×１２５Ｈ×２９０Ｄmm |
| 重量 | ４．２ｋｇ |
※本ページに掲載したＲＳ-ＡＺ７の写真，仕様表等は１９９５年１１月
のＰａｎａｓｏｎｉｃ/Ｔｅｃｈｎｉｃｓのカタログより抜粋したもので，松下電
器産業株式会社に著作権があります。したがって，これらの写真等
を無断で転載・引用等することは法律で禁じられていますのでご注
意ください。
